Mi a különbség a mágneses szintű szint és az ultrahangos szintmérő között?

Hé! Mint magnetosztrikciós szintű mérőeszközök szállítója, gyakran kérdeznek a mágneses szintű mérőeszközök és az ultrahangos szintű mérők közötti különbségekről. Szóval, azt hittem, néhány percet veszek, hogy lebontjam neked oly módon, hogy könnyen érthető.

Hogyan működnek

Kezdjük azzal, hogy hogyan működik ez a két típusú mérőeszköz.

A magnetosztrikciós szintű mérőeszköz a magnetosztrikusság elvén működik. A mérőben van egy hullámvezető, amely speciális anyagból készül. Amikor egy elektromos impulzust elküldi a hullámvezetőre, akkor mágneses mezőt hoz létre. Van egy úszó is, amelynek állandó mágnese van, amely a folyadék felületén ül. Az úszó mágneses mezője kölcsönhatásba lép az elektromos impulzus által létrehozott mágneses mezővel, ami a torziós hullám visszahúzódik a hullámvezetőre. Ha megméri a hullám visszatérését, a mérőműszer pontosan meghatározhatja a folyadék szintjét. Ez egy nagyon ügyes technológia, és nagy pontosságáról ismert. Megnézheti a miAcélkábel típusú mágnesriktív szintű adóamely ezt az elvet használja a pontos szintű mérések biztosításához.

Másrészt egy ultrahangos szintű mérő ultrahanghullámokat használ. Van egy átalakítója, amely ultrahangos impulzusokat bocsát ki a folyékony felület felé. Ezek az impulzusok visszapattannak a folyékony felületről, és visszatérnek az átalakítóhoz. A mérőeszköz azt az időt méri, hogy az impulzusok felszínre és hátra utazzanak. A folyadék feletti levegőben lévő hangsebesség alapján kiszámítja a folyadék felületétől és így a folyadék szintjét. Ez egy nem érintkezési módszer, ami azt jelenti, hogy nem kell közvetlenül érintkeznie a folyadékkal.

Pontosság

A pontosság szempontjából a mágneses szintű mérőeszközöknek van egy széle. Nagyon nagy pontosságú méréseket tudnak biztosítani, gyakran ± 0,1 mm pontossággal. Ennek oka az, hogy a mágnesező technológia egy jól definiált fizikai elven alapul, és kevésbé befolyásolja azokat a külső tényezők, mint a hőmérséklet és a nyomásváltozások (bár néhány kompenzációra lehet szükség). A miénkA folyadékmagasság folyamatos mérése magnetosztiktív szintű adóÚgy tervezték, hogy rendkívül pontos és megbízható szintű leolvasást kínáljon, így alkalmassá teszi azokat az alkalmazásokra, ahol a pontos mérések döntő jelentőségűek, például a kémiai feldolgozó üzemekben vagy a magas végű laboratóriumokban.

Az ultrahangos szintű mérőeszközöket, bár általában pontosak, néhány tényező befolyásolhatja. A folyadék feletti levegőben lévő hangsebesség a hőmérséklet, a páratartalom és a gőz jelenlététől függhet. Továbbá, ha vannak akadályok vagy turbulencia a folyékony felületen, akkor ez zavarhatja az ultrahangos impulzusokat, ami kevésbé pontos leolvasást eredményez. Általában pontosságuk ± 1-3 mm tartományban van, ami még mindig jó sok alkalmazás számára, de nem olyan pontos, mint a magnetosztiktiváló mérőeszközök.

Telepítés és karbantartás

A mágneses szintű mérőeszköz telepítése általában magában foglalja a szonda beillesztését a tartályba. Megfelelően igazítani és telepíteni kell oly módon, hogy az úszó szabadon mozoghasson a szonda mentén. A mérőeszközt gyakran csatlakoztatják egy vezérlőrendszerhez az adatfigyelés és a feldolgozás érdekében. Noha a telepítésnek gondos kezelést igényelhet, miután a helyesen beállított, az viszonylag stabil. A karbantartás szintén nem túl bonyolult. Elsősorban ellenőriznie kell az úszót bármilyen sérülést vagy törmeléket, és ellenőriznie kell, hogy az elektromos csatlakozások biztonságosak legyenek.

Az ultrahangos szintű mérőeszközöket általában könnyebben telepíthetik, mivel nem érintkeznek. Csak be kell szerelnie a transzducer a tartály tetejére, a folyékony felület felé irányítva. Ugyanakkor gyakoribb kalibrálást igényelhetnek azoknak a tényezőknek köszönhetően, amelyek befolyásolhatják a hang sebességét. Ha az átalakító piszkos lesz, vagy előtte van akadályok, akkor ez befolyásolhatja a teljesítményt. Tehát rendszeres tisztításra és ellenőrzésre van szükség.

Alkalmazási alkalmasság

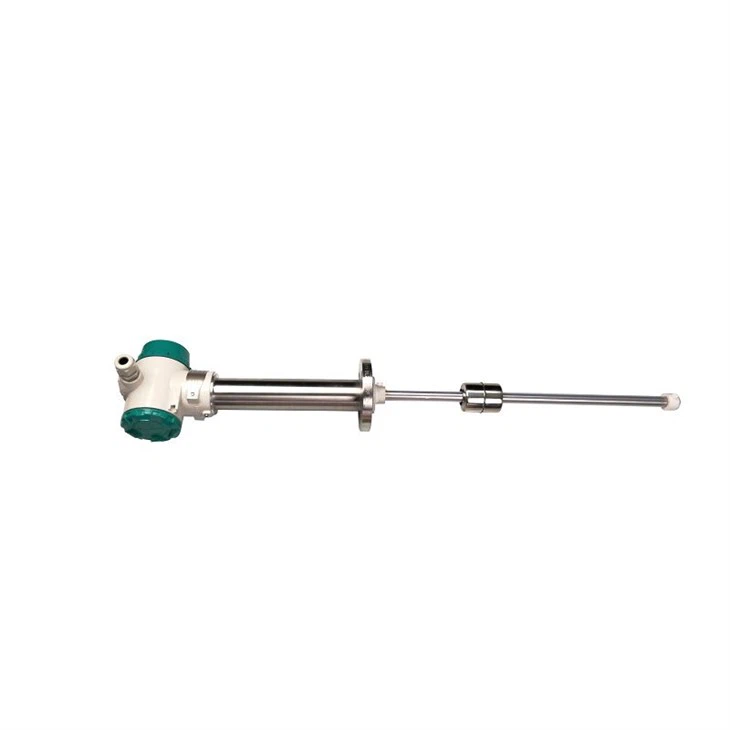

A magnetosztrikciós szintű mérőeszközök kiválóan alkalmasak azokra az alkalmazásokra, ahol a nagy pontosság kötelező. Általában olyan iparágakban használják, mint például az olaj és a gáz, ahol az olajszint pontos mérése a tárolótartályokban döntő jelentőségű a készletkezelés és a biztonság szempontjából. A miénkOlajtartály -szintmérőkifejezetten erre a célra tervezték, pontos és megbízható szintű leolvasást biztosítva az olajtároló létesítményekben. Korozatos vagy magas viszkozitási folyadékokkal is magukban foglaló alkalmazásokra is alkalmasak, mivel a szonda olyan anyagokból készülhet, amelyek rezisztensek ezekre az anyagokra.

Az ultrahangos szintű mérőeszközök jó választás azoknak az alkalmazásoknak, ahol a nem érintkezési mérés előnyös. Például a szennyvíztisztító telepekben, ahol a folyadék piszkos lehet, vagy szilárd anyagot tartalmazhat, ultrahangos mérőeszközt használható az eltömődés vagy a sérülés kockázata nélkül. Az élelmiszer- és italiparban is használják őket, ahol a higiénia fontos, mivel nem érintkeznek a termékkel.

Költség

A költségek szempontjából a mágneses szintű mérőeszközök általában drágábbak. Ennek oka a fejlett technológia és a használt nagy precíziós alkatrészek. Figyelembe véve a hosszú időtartamú megbízhatóságukat és pontosságukat, a költségek igazolhatók azokban az alkalmazásokban, ahol a pontos mérések nélkülözhetetlenek.

Az ultrahangos szintű mérőeszközök általában költségvetésűek - barátságosak. Egyszerűbb kialakításuk és nem - érintkezési természetük költség -hatékony opcióvá teszi számukra sok olyan alkalmazást, ahol a nagy pontosság nem a legfontosabb prioritás.

Következtetés

Tehát összegezve, a mágneses szintű mérőeszközök és az ultrahangos szintű mérőeszközök közötti fő különbségek működési alapelveikben, pontosságukban, telepítési és karbantartási követelményeikben, alkalmazás -alkalmasságukban és költségekben rejlenek. Ha nagy precíziós mérésekre van szüksége, és hajlandó befektetni egy fejlettebb technológiába, akkor a mágneses szintű mérőeszköz az út. Másrészt, ha a nem érintkezési mérés és az alacsonyabb költségek a prioritások, akkor az ultrahangos szintmérő jobb választás lehet.

Ha érdekli, hogy többet megtudjon a mágneses szintű mérőeszközökről, vagy egy vásárlásra gondol, akkor szívesen beszélgetnék veled. Csak lépjen ki, és megvitathatjuk az Ön egyedi igényeit és azt, hogy termékeink hogyan tudják megfelelni nekik.

Referenciák

• "Szintmérési kézikönyv" - Átfogó útmutató a különböző szintű mérési technológiákról.
• Az iparági beszámolók a mágneses és ultrahangos szintű mérőeszközök használatáról a különféle ágazatokban.
