Hogyan lehet összehasonlítani a mágneses szintű mérőeszköz más szintű mérési technológiákat a pontosság szempontjából?

Az ipari mérés területén a folyadékok és szilárd anyagok pontos meghatározása a tartályokban, silókban és más konténerekben elengedhetetlen a folyamatvezérléshez, a készletkezeléshez és a biztonsághoz. Az évek során különféle szintű mérési technológiákat fejlesztettek ki, mindegyiknek megvan a saját előnyei és korlátozása. Mint a mágneses szintű mérőeszközök szállítója, gyakran azt kérdezik tőlem, hogy ez a technológia hogyan hasonlít másokkal a pontosság szempontjából. Ebben a blogbejegyzésben belemerülni fogok ebbe a kérdésbe, feltárva a magnetosztiktivitás mérőeszközök egyedi tulajdonságait és azt, hogy miként állnak össze a többi népszerű szintű mérési módszerekkel.

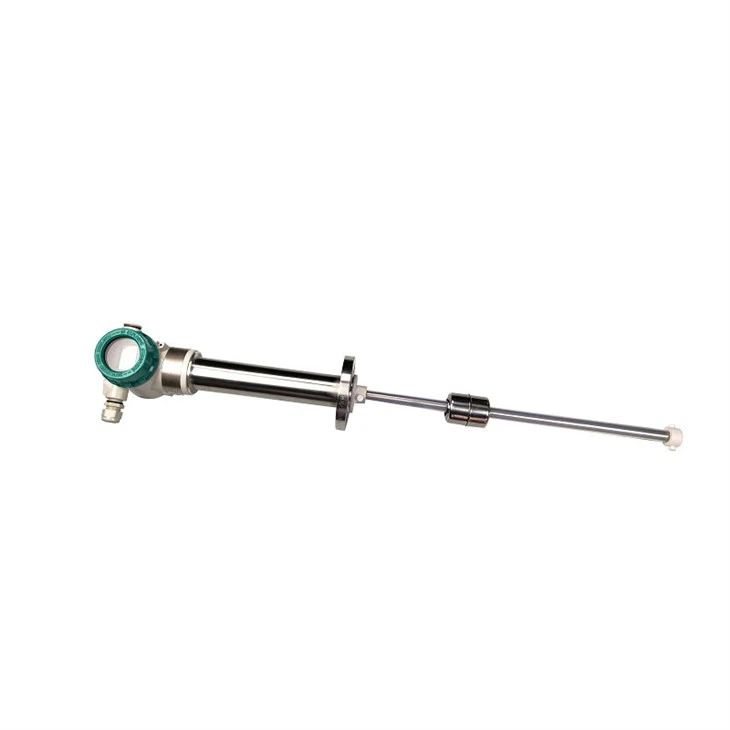

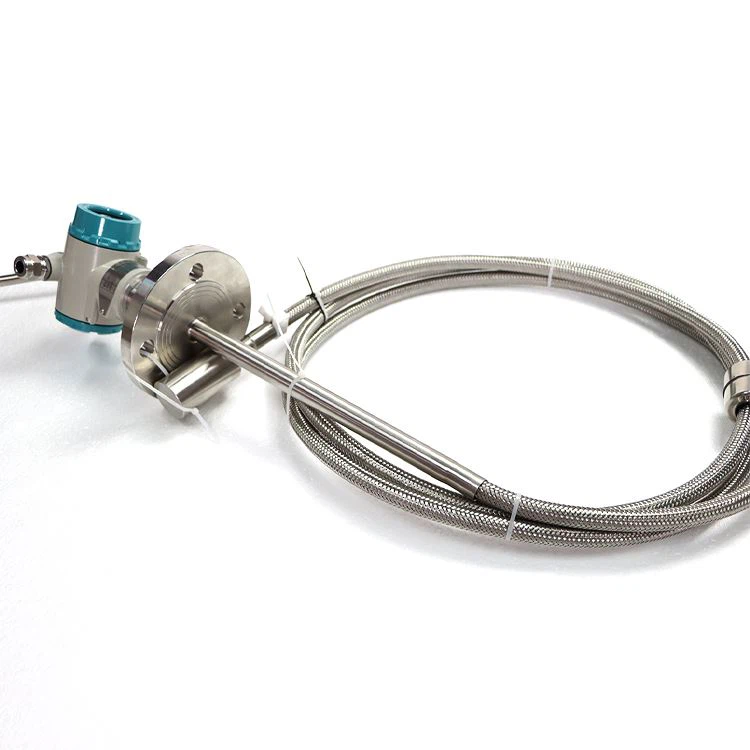

A magnetosztiktív szintű mérőeszközök megértése

Mielőtt összehasonlítanánk a mágneses szintű mérőeszközöket más technológiákkal, elengedhetetlen megérteni, hogyan működnek. A magnetosztrikciós szintű mérőeszköz a magnetosztrikusság elvén működik, egy olyan jelenség, ahol egyes anyagok megváltoztatják alakjukat mágneses mező jelenlétében. Egy magnetosztriktív szintű mérőeszközben egy hullámvezető van beépítve a tartályba, és egy állandó mágnest tartalmazó úszót helyeznek a folyékony felületre. Amikor egy elektromos impulzust küldnek a hullámvezető mentén, akkor mágneses mezőt hoznak létre, amely kölcsönhatásba lép az úszó mágneses mezőjével. Ez az interakció torziós hullámot generál, amely ismert sebességgel tér vissza a hullámvezető mentén. Ha megméri a hullám visszatérését, a mérőműszer pontosan meghatározhatja az úszó helyzetét és következésképpen a tartály folyékony szintjét.

A magnetostrictive szintű mérőeszközök egyik legfontosabb előnye a nagy pontosságuk. Ezek a mérőeszközök általában ± 0,5 mm - ± 1 mm pontosságot érhetnek el, az adott modelltől és alkalmazástól függően. Ez a magas pontosság az iparágak széles skálájához alkalmassá teszi őket, beleértve a vegyi, gyógyszerészeti, élelmiszereket és italokat, valamint az olajat és a gázt, ahol a pontos szintmérés kritikus.

Összehasonlítva más szintű mérési technológiákkal

Ultrahangos szintű érzékelők

Az ultrahangos szintű érzékelők ultrahangos hullámokat bocsátanak ki a folyékony felület felé, és megmérik az időt, amellyel a hullámok visszapattannak. Ezek az érzékelők nem érintkeznek, ami azt jelenti, hogy nem kerülnek közvetlenül a folyadékkal, így alkalmassá teszik őket a korrozív, ragadós vagy piszkos folyadékok szintjének mérésére. Pontosságukat azonban olyan tényezők befolyásolhatják, mint a hőmérséklet, a páratartalom, valamint a hab vagy gőz jelenléte a tartályban. Általánosságban az ultrahangos szintű érzékelők a teljes skála ± 0,25% és ± 1% pontosságát elérhetik, ami alacsonyabb, mint a magnetostrictive szintű mérőeszközöknél.

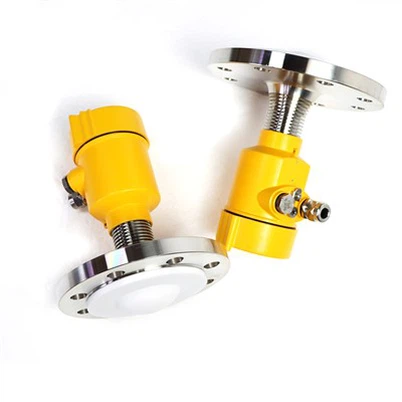

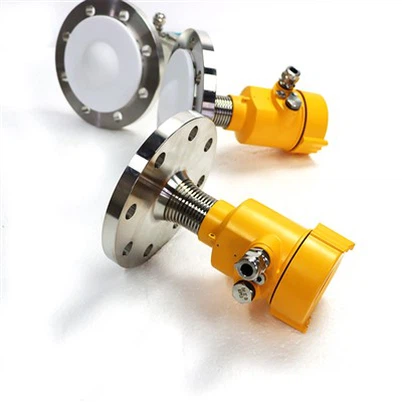

Radarszint -érzékelők

A radarszint -érzékelők mikrohullámú jeleket használnak az érzékelő és a folyékony felület közötti távolság mérésére. Az ultrahangos érzékelőkhöz hasonlóan a radarérzékelők nem érintkeznek, és különféle alkalmazásokban is használhatók. Kevésbé befolyásolják őket olyan környezeti tényezők, mint például a hőmérséklet és a páratartalom az ultrahangos érzékelőkhöz képest, és behatolhatnak a hab és a gőzökön is. Pontosságukat azonban a folyadék dielektromos állandója, a tartály alakja és a belső szerkezetek jelenléte befolyásolhatja. A radarszint -érzékelők általában ± 3 mm - ± 6 mm pontossággal rendelkeznek, ami általában alacsonyabb, mint a magnetosztrikciós szintű mérőeszközöknél.

Úszó típusú vízszintvezérlők

Úszó típusú vízszintvezérlőkaz egyik legrégebbi és legegyszerűbb szintű mérési technológia. Ezek egy olyan úszóból állnak, amely felemelkedik és esik a folyadék szintjével, és egy kapcsoló, amely akkor aktiválódik, amikor az úszó eléri egy bizonyos helyzetet. Míg az úszó típusú vízszintvezérlők olcsók és könnyen telepíthetők, nem alkalmasak azokra az alkalmazásokra, amelyek nagy pontosságot igényelnek. Pontosságuk általában néhány milliméterre korlátozódik, az úszó és a kapcsolótól függően.

Kapacitási szint érzékelők

A kapacitási szint -érzékelők mérik a szonda és a tartály fala vagy a referencia -elektróda közötti kapacitás változását. A kapacitás megváltozik a folyadékszint emelkedésével vagy esik, és ezt a változást a folyadék szintjének meghatározására használják. A kapacitási szint-érzékelők alkalmasak a vezetőképes és nem vezetőképes folyadékok szintjének mérésére, de pontosságukat olyan tényezők befolyásolhatják, mint például a folyadék dielektromos állandója, a szondán lévő bevonatok vagy lerakódások jelenléte, valamint a tartály hőmérséklete és nyomása. A kapacitási szint -érzékelők általában a teljes skála ± 1% és ± 3% -a, ami alacsonyabb, mint a mágneses szintű mérőeszközöknél.

A mágneses szerszám -mérőeszközök előnyei a pontosság szempontjából

Mint láttuk, a mágneses szintű mérőeszközök számos előnyt kínálnak más szintű mérési technológiákkal szemben a pontosság szempontjából. Íme néhány kulcsfontosságú tényező, amelyek hozzájárulnak nagy pontosságukhoz:

• Közvetlen mérés: Magnetostrictive szintmérők közvetlenül mérik az úszó helyzetét a folyadék felületén, ami kiküszöböli a hibákat bevezető közvetett mérési technikák szükségességét.
• A környezeti tényezőkkel szembeni mentesség: Az ultrahangos és a radarérzékelőktől eltérően, a mágneses szintű mérőeszközöket nem befolyásolják olyan környezeti tényezők, mint a hőmérséklet, a páratartalom, valamint a hab vagy gőz jelenléte a tartályban. Ez megbízhatóbbá és pontosabbá teszi őket a működési körülmények széles skálájában.
• Nagy felbontás: A magnetostrictive szintű mérőeszközök magas felbontást biztosíthatnak, ami lehetővé teszi a folyadék szintjének kis változásainak pontos mérését. Ez különösen fontos azokban az alkalmazásokban, ahol pontos készletkezelésre vagy folyamatvezérlésre van szükség.
• Hosszú távú stabilitás: A magnetostrictive szintű mérőeszközöket úgy tervezték, hogy hosszú távú stabilitást és megbízhatóságot biztosítsanak. Nem igényelnek gyakori kalibrálást vagy karbantartást, ami elősegíti a következetes pontosság biztosítását az idő múlásával.

Magnetostriktív szintű mérőeszközök alkalmazása

A mágneses szintű mérőeszközök nagy pontossága sokféle alkalmazásra alkalmassá teszi őket. Íme néhány példa:

• Vegyipar: A vegyiparban a pontos szintmérés elengedhetetlen a kémiai folyamatok biztonságának és hatékonyságának biztosításához. Magnetosztrikciós szintű mérőeszközök felhasználhatók a különféle vegyi anyagok, beleértve a savak, bázisok, oldószerek és polimerek szintjének mérésére a tárolótartályokban és a reaktorokban.
• Gyógyszeripar: A gyógyszeriparban szigorú minőség -ellenőrzésre van szükség a gyógyszerek biztonságának és hatékonyságának biztosítása érdekében. A magnetosztrikciós szintű mérőeszközök felhasználhatók a folyadékok szintjének mérésére a gyógyszergyártási folyamatokban, például fermentáció, szűrés és desztilláció.
• Élelmiszer- és italipar: Az élelmiszer- és italiparban a pontos szintmérés fontos a termék minőségének és következetességének biztosításához. Magnetosztriktív szintű mérőeszközök felhasználhatók a folyadékok szintjének mérésére az élelmiszer- és italfeldolgozó tartályokban, például tej, gyümölcslé, sör és bor.
• Olaj- és gázipar: Az olaj- és gáziparban a pontos szintmérés elengedhetetlen a készletgazdálkodáshoz, a termelés ellenőrzéséhez és a biztonsághoz. Magnetosztrikciós szintű mérőeszközök felhasználhatók a nyersolaj, a kifinomult termékek és a földgáz folyadékok szintjének mérésére tárolótartályokban, csővezetékekben és tengeri platformokban.

Következtetés

Összegezve, a mágneses szintű mérőeszközök számos előnyt kínálnak más szintű mérési technológiákkal szemben a pontosság szempontjából. Nagy pontosságuk, közvetlen mérésük, a környezeti tényezőkkel szembeni immunitás, a nagy felbontás és a hosszú távú stabilitás megbízható és költséghatékony megoldássá teszi őket az alkalmazások széles skálájához. Ha olyan szintű mérési technológiát keres, amely pontos és következetes eredményeket ad,A folyadékmagasság folyamatos mérése magnetosztiktív szintű adóKiváló választás.

Ha érdekli, hogy többet megtudjon a magnetostrictive szintű mérőeszközökről, vagy szeretné megvitatni az Ön konkrét alkalmazási követelményeit, kérjük, vegye fel velünk a kapcsolatot. Szakértői csoportunk örömmel segít Önnek az Ön igényeinek megfelelő szintű mérési megoldás kiválasztásában.
